光彈性法是一種光學應力測量方法。它利用具有雙折射性能的透明材料制作成與實際工程結構、部件或零件幾何形狀相似的模型，并在模型上施加與實際部件相似的載荷，根據光彈性條紋即可計算模型邊界和內部各點的應力，再由相似論換算成原件上的應力，其精度能滿足工程設計的要求。
本公司最新研制出LLH-150型LED數碼光彈儀,其通光孔徑達150mm，具有起偏鏡、檢偏鏡和兩個圓偏振鏡手動同步旋轉的功能，可廣泛用于科研和教學實驗。
主要技術指標：
1.系統通光孔徑：150mm
2.載荷：0~150kg
3.光源：LED光源
4.1/4波片鏡有效直徑：150mm
5.線偏振鏡(起偏鏡+檢偏鏡)有效直徑：150mm
6.線偏振鏡刻度盤：0~360°，最小刻度值1°
7.1/4波片刻度盤：0~360°，最小刻度值1°
8.圖像采集：彩色攝像頭
9.力學傳感器及數顯表

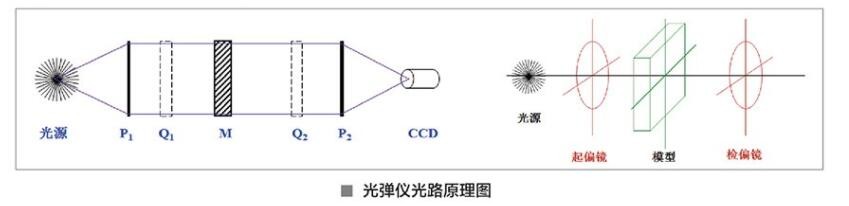

光彈儀光路原理圖
實驗示意及應用范圍：

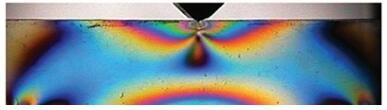

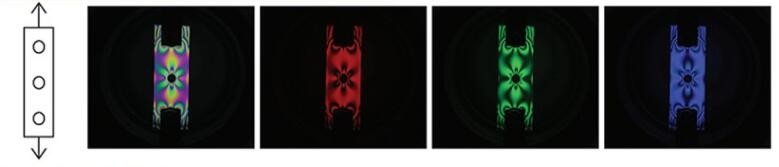

利用應力雙折射性質，在工程上可以制成各種機械零件的透明塑料模型，然后模擬零件的受力情況，觀察、分析偏振光干涉的色彩和條紋分布，從而判斷零件內部的應力分布。

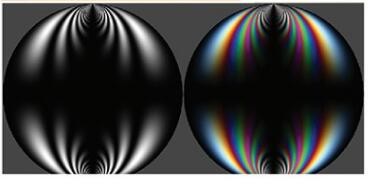

圓盤徑向受壓實驗：

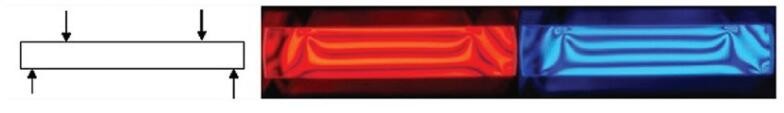

U型塊壓彎組合實驗：
注：光彈性方法直觀,能直接顯示應力集中區域，并準確給出應力集中部分的量值;它不但可以得到便捷應力而且能夠求的結構的內部應力。特別是這一方法不受形狀和載荷的限制，可以對工程復雜結構進行應力分析。
